Дренаж (фр. drainage) — естественное или искусственное удаление воды с поверхности земли либо подземных вод. Излишняя вода появляется в почве и на поверхности земли в результате различных факторов, таких как высокий уровень грунтовых вод, выпадение обильных осадков, таяние снегов и т.д. Для понижения уровня грунтовых вод применяют глубинный дренаж, для отвода талых и ливневых вод – поверхностный.
Устройство глубинного дренажа
Для отведения излишней воды, находящейся в почве, в современном строительстве и благоустройстве широко применяют дренажные трубы. Как правило, они изготовлены из полиэтилена или ПВХ, гофрированы и имеют отверстия, то есть перфорированы. Вода попадает в трубу через отверстия и направляется в дренажный колодец, откуда отводится самотеком либо принудительно при помощи насоса. Это общий принцип.
Укладка дренажных труб при устройстве дренажа
Для долговременной и успешной работы дренажной системы дренажную трубу важно правильно уложить. При укладке труб соблюдается уклон 1-2% (1-2см/м). Ширина выкапываемой траншеи составляет: ø трубы + 20...30см. Дно траншеи отсыпается песком (коэффициент фильтрации не менее 5м/сут) слоем 5см, выравнивается и трамбуется. Затем по периметру траншеи выкладывается геотекстильное полотно (геотекстиль). Он укрепляет систему, предотвращает ее "проседание", не дает щебню проникать в грунт, и является дополнительным фильтром. Насыпается щебень (не известковый, фракции 20-40) слоем 10см, укладывается труба и засыпается щебнем также слоем 10-15см. Геотекстильный материал заворачивается поверх щебеночного слоя внахлест. Сверху траншея засыпается водопропускающим материалом (это может быть щебень фракции 5-20 или песок мытый крупнозернистый). Не допускается обратная засыпка дрены глиноземом! Верхние 15-20см траншеи заполняются растительным грунтом. Каждый слой после засыпки обязательно трамбуется, песчаные слои проливаются водой.

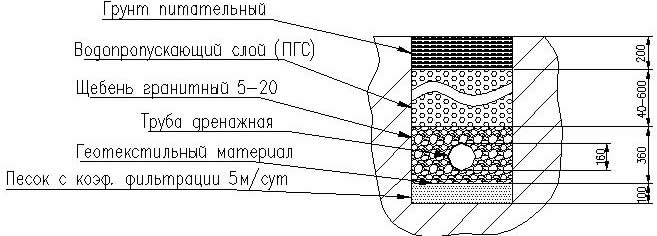

Поперечный разрез дрены
Устройство дренажа участка
Глубина заложения дренажной трубы при устройстве дренажа участка составляет 60-100см. Этого достаточно, чтобы поверхность участка была сухой, и корни растений не подгнивали. Дренажные трубы берут начало в верхней части участка и направляются к нижней. Трубы могут укладываться различными способами - параллельно со сбором в отводящую трубу, "елочкой" (отводящая труба в центре), "солнышком" (в центре - водосборный колодец) или вдоль основных ландшафтных линий – уклонов, дорожек, подпорных стенок и т.д. Часто дренажной трубой обходят весь участок по периметру. Наиболее важно предусмотреть "перехватывающую" линию дренажа, проходящую в верхней части участка перпендикулярно направлению движения воды.
Параллельное устройство дренажа |
Устройство дренажа |
Радиальное устройство дренажа |
 |
 |
 |
При проектировании дренажной системы необходимо избегать острых углов при поворотах трубы. Подсоединение к отводящей трубе лучше производить под углом 45гр. Расстояние между линиями труб должно составлять 6-10м. При линейной укладке трубы через каждые 50м, в точке соединения более 2х труб или на каждом втором повороте устанавливается инспекционный колодец для контроля и прочистки дренажных труб. В конечной (нижней) точке системы устанавливается водосборный колодец.
Устройство дренажных инспекционных колодцев
Колодцы для инспекции и сбора дренажных вод устраивают из бетонных колец или пластиковых гофротруб. Преимущество бетонных колодцев – большой диаметр и удобство в инспекции, однако в современном строительстве более распространено применение пластиковых колодцев, которые не уступают бетонным в прочности, но более легкие и удобные в доставке и монтаже. Для инспекционных колодцев используют трубу 300-400мм, для водосборных – 500мм и более. Диаметра колодца должно быть достаточно для установки дренажного насоса.
Пластиковые колодцы комплектуются крышками, днищами, муфтами "in situ" для врезки трубы по месту. В качестве крышки производятся пластиковая крышка-заглушка с ручками и уплотнительным кольцом (устанавливается под засыпку), люк пластиковый под нагрузку 1,5т (крепеж на болтах), люки чугунные на 3 или 40т (монтаж - на телескопической трубе, для установки в проезжей зоне).
Монтаж инспекционных и водосборных колодцев
Пластиковые колодцы устанавливают непосредственно в дренажную траншею и после сборки засыпают щебнем. Ввод труб в колодец осуществляют при помощи муфт для врезки по месту "in situ" выше дна на 50см. Нижняя часть колодца служит для инспекции и сбора возможного мусора. При необходимости на конец входящей в колодец трубы монтируют обратный клапан.
см. также Колодцы инспекционные
