Насосы дренажные
Любая дренажная система работает только тогда, когда обеспечен непрерывный сток воды в ее конечной точке. Хорошо, когда условия позволяют отводить воду самотеком, если же таких условий нет, не обойтись без устройства накопительного колодца с дном (см. Колодцы пластиковые) с установкой в нем дренажного насоса.
Дренажные насосы относятся к погружным и снабжены поплавковым выключателем. Когда уровень воды в колодце достигает заданной отметки, насос автоматически включается, при понижении уровня откачиваемой жидкости - выключается.
Дренажные насосы могут отличаться материалом, из которого изготовлен корпус (пластик, нержавеющая сталь), мощностью, размером пропускаемых частиц, качеством сборки. Чем дешевле насос, тем меньшее время он прослужит. С другой стороны, покупка самого дорогого дренажного насоса еще не гарантирует пользователю его вечную бесперебойную работу. Дорогие насосы тоже ломаются.
На сегодняшний день хорошо зарекомендовали себя дренажные насосы отчественной марки Джилекс. Производитель гарантирует надежность, долговечность и качество дренажных насосов ДЖИЛЕКС, при этом цена дренажных насосов достаточно демократичная.

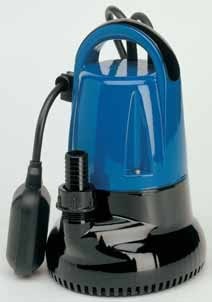

Насосы дренажные Джилекс ДРЕНАЖНИК для чистой воды
Дренажные погружные насосы ДРЕНАЖНИК применяются в бытовых целях:
- для откачивания чистых, дренажных, дождевых и грунтовых вод;
- для отвода отработанных, слегка загрязненных жидкостей из сточных канав и бассейнов.
Все "Дренажники" при перекачивании жидкостей способны пропускать частицы размером до 5 мм.
Исключение - мощный "Дренажник" 550/14, его способность - частицы размером до 40 мм.
Для работы в автоматическом режиме дренажные насосы оснащаются поплавковым выключателем. При понижении уровня жидкости до критически низкой отметки двигатель отключается. Тем самым предотвращается работа «всухую», приводящая к ускоренному изнашиванию механической части, перегреву электродвигателя и преждевременному выходу из строя дренажного насоса.
| Внешний вид | Артикул | Наименование | Розничная цена с НДС |
|
5116 | Насос дренажный Джилекс ДРЕНАЖНИК 110/6 самый простой насос, рекомендуется для откачки на глубине до 3х метров Мощность: 200 Вт Расход: 110 л/мин, 6.6 м3/час Высота подъема воды: 6 метров Размер пропускаемых частиц: 5 мм Максимальный размер выпуска: 1" 1/2 (40 мм) Длина кабеля: 5 м Масса: 4.3 кг Материал корпуса: пластик |
— |
|
|
5100 | Насос дренажный Джилекс ТУГУНОК 110/8 самый простой насос, рекомендуется для откачки на глубине до 3х метров Мощность: 210 Вт Расход: 110 л/мин, 6.6 м3/час Высота подъема воды: 8 метров Размер пропускаемых частиц: 5 мм Максимальный размер выпуска: 1" 1/2 (40 мм) Длина кабеля: 5 м Масса: 4.3 кг Материал корпуса: пластик |
— |
|
|
5101 | Насос дренажный Джилекс ТУГУНОК 220/12 оптимальный дренажный насос, рекомендуемая высота подъема до 9 м Мощность: 590 Вт Расход: 220 л/мин, 13.2 м3/час Высота подъема воды: 12 метров Размер пропускаемых частиц: 5 мм Максимальный размер выпуска: 1" 1/2 (40 мм) Длина кабеля: 7 м Масса: 5.2 кг Материал корпуса: пластик |
— |
|
|
5150 | Насос дренажный Джилекс ДРЕНАЖНИК 350/17 мощный дренажный насос, рекомендуемая высота подъема до 14 м Мощность: 1200 Вт Расход: 350 л/мин, 21 м3/час Высота подъема воды: 17 метров Размер пропускаемых частиц: 6 мм Максимальный размер выпуска: 1" 1/2 (40 мм) Длина кабеля: 10 м Масса: 6.7 кг Материал корпуса: пластик |
— |
|
|
5151 | Насос дренажный Джилекс ДРЕНАЖНИК 550/14 мощный дренажный насос, подходит для загрязненной воды Мощность: 2000 Вт Расход: 550 л/мин, 33 м3/час Высота подъема воды: 14 метров Размер пропускаемых частиц: 40 мм Максимальный размер выпуска: 2" 1/2 (63 мм) Длина кабеля: 10 м Масса: 14.6 кг Материал корпуса: пластик |
— |
|
5152 | Насос дренажный Джилекс ДРЕНАЖНИК 200/25 мощный дренажный насос, для быстрого отвода воды на значительное расстояние вверх и в сторону по горизонтали Мощность: 1200 Вт Расход: 200 л/мин, 12 м3/час Высота подъема воды: 25 метров Размер пропускаемых частиц: 6 мм Максимальный размер выпуска: 1" 1/2 (40 мм) Длина кабеля: 10 м Масса: 8.3 кг Материал корпуса: пластик |
— |
Насосы фекальные Джилекс ФЕКАЛЬНИК для грязной воды
Насосы фекальные Джилекс ФЕКАЛЬНИК выполнены в виде моноблоков, предназначенных для откачки сточных вод, которые скапливаются в септиках и выгребных ямах. Также фекальные насосы часто используют для быстрого осушения затопленных подвалов, котлованов и траншей. Потребность в таком оборудовании возникает даже при наличии центральной сети канализации, например, когда нужно компенсировать недостаточный угол наклона трубопровода и предотвратить образование засоров.
Для работы в автоматическом режиме фекальные насосы оснащаются поплавковым выключателем. При понижении уровня жидкости до критически низкой отметки двигатель отключается, предотвращая работу насоса"всухую".
Фекальные насосы Джилекс выпускаются 2х видов: в корпусах из пластика или из нержавеющей стали. Насосы в пластиковом корпусе пропускают частицы размером до 15мм. Насосы в корпусе из нержавеющей стали более надежные и "выносливые", они пропускают частицы размером до 35 мм.
| Внешний вид | Артикул | Наименование | Розничная цена с НДС |
|
5400 | Насос фекальный Джилекс ФЕКАЛЬНИК 140/6 самый простой насос для грязной воды, рекомендуется для откачки на глубине до 3х метров Мощность: 250 Вт Расход: 140 л/мин, 8.4 м3/час Высота подъема воды: 6 метров Размер пропускаемых частиц: 15 мм Максимальный размер выпуска: 1" 1/2 (40 мм) Длина кабеля: 5 м Масса: 4.4 кг Материал корпуса: пластик |
— |
|
|
5401 | Насос фекальный Джилекс ФЕКАЛЬНИК 230/8 оптимальный насос для грязной воды, рекомендуемая высота подъема до 6 метров Мощность: 590 Вт Расход: 230 л/мин, 13.8 м3/час Высота подъема воды: 8 метров Размер пропускаемых частиц: 25 мм Максимальный размер выпуска: 1" 1/2 (40 мм) Длина кабеля: 7 м Масса: 5.2 кг Материал корпуса: пластик |
— |
|
|
5402 | Насос фекальный Джилекс ФЕКАЛЬНИК 330/12 мощный насос для грязной воды, рекомендуемая высота подъема до 9 метров Мощность: 1200 Вт Расход: 330 л/мин, 19.8 м3/час Высота подъема воды: 12 метров Размер пропускаемых частиц: 35 мм Максимальный размер выпуска: 1" 1/2 (40 мм) Длина кабеля: 10 м Масса: 7.5 кг Материал корпуса: пластик |
— |
|
5302 | Насос фекальный Джилекс ФЕКАЛЬНИК 150/7 Н насос для грязной воды в стальном корпусе, рекомендуемая высота подъема до 4 метров Мощность: 420 Вт Расход: 150 л/мин, 9 м3/час Высота подъема воды: 7 метров Размер пропускаемых частиц: 35 мм Максимальный размер выпуска: 1" 1/2 (40 мм) Длина кабеля: 10 м Масса: 6.0 кг Материал корпуса: нержавеющая сталь |
— |
|
5303 | Насос фекальный Джилекс ФЕКАЛЬНИК 255/11 Н мощный насос для грязной воды в стальном корпусе, рекомендуемая высота подъема до 8 метров Мощность: 1020 Вт Расход: 255 л/мин, 15.3 м3/час Высота подъема воды: 11 метров Размер пропускаемых частиц: 35 мм Максимальный размер выпуска: 1" 1/2 (40 мм) Длина кабеля: 10 м Масса: 7.5 кг Материал корпуса: нержавеющая сталь |
— |
Как подобрать дренажный насос
Для начала посмотрим на название насоса. Первое слово - ДРЕНАЖНИК или ФЕКАЛЬНИК - указывает, для перекачки чистой или грязной воды предназначен насос. Насосы серии ДРЕНАЖНИК пропустят частицы размером до 5мм, это могут быть частицы ила и мелкие песчинки. Их устанавливают в колодцы и резервуары с дренажной или питьевой водой. Если насос устанавливается в открытую траншею, на пол подвала, где могут встретиться более крупные частицы, лучше сразу остановить свой выбор на насосах ФЕКАЛЬНИК.
Первая цифра в названии указывает мощность (также говорят подача или расход) насоса в л/мин. Если умножить эту цифру на 0,06, получим расход в м3/час. Например, 200 л/мин х 0,06 = 12м3/час. Мощный насос требуется для быстрой перекачки большого объема жидкости. Однако чем больше мощность, тем больше энергии будет потреблять устройство.
Вторя цифра показывает максимальный напор в метрах, то есть максимальное расстояние от отметки погружения насоса до точки сброса по вертикали, на которой мощность насоса становится нулевой. Например, насос ДРЕНАЖНИК 110/8 выдает свой максимальный расход 110 л/мин в точке погружения, и нулевой расход на высоте 8 м от точки погружения. Поэтому данная характеристика насоса никогда не указывает глубину его установки. Наиболее эффективно насос ДРЕНАЖНИК 110/8 будет работать на глубине 1-3 метра, на глубину более 4х метров его устанавливать нецелесообразно. Зависимость расхода от напора отражается на графике, который всегда присутствует в технических характеристиках насосного оборудования.

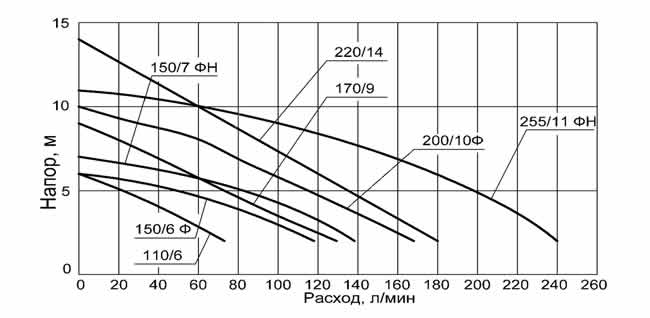

Расходно-напорные характеристики погружных насосов Джилекс
Подбор дренажного насоса по расходно-напорным характеристикам
Итак, для грамотного подбора дренажного насоса необходимо определить 3 точки: точку установки насоса, необходимую высоту поднятия водяного столба и конечную точку сброса воды. Мощность насоса расходуется на весь путь перекачиваемой воды от точки забора до конечной точки сброса. То есть насос работает не только на поднятие воды снизу вверх, но и на транспортировку ее по горизонтали. Здесь существует правило: 10 метров в горизонтальной плоскости равно 1 метру в вертикальной. Таким образом, суммируем длину вертикального пути воды и длину горизонтального пути, деленную на 10, и получаем требуемый напор дренажного насоса. Отмечаем на графике полученную величину по вертикальной оси Напор, проводим горизонтальную линию, и выбираем точку пересечения с графиками насосов в районе желаемого расхода (горизонтальная ось Расход).
Приведем пример. Исходные данные: есть дренажный колодец глубиной 3м, от которого требуется отвести воду со сбросом в дренажную канаву, находящуюся на расстоянии 50м от колодца. Желаемый расход - не менее 90 л/мин (1,5л/сек). Рассчитываем напор: 3 + 50/10 = 8 метров. По данным нашего графика таким условиям соответствуют только 2 насоса: Дренажник 220/14 и Фекальник 255/11 Н.
Важный момент - максимальный расход дренажный насос выдает только при заявленных производителем исходных условиях: напряжении сети 220 В и максимальном диаметре выпускной магистрали. Подключение трубы ПНД или шланга уменьшенного диаметра (например 32 мм вместо 40 мм) будет значительно снижать заявленную мощность насоса.
Также необходимо отметить, что максимальная рабочая глубина погружения дренажных и фекальных насосов Джилекс - 8 метров ниже водяного зеркала. Если требуется откачивать воду с большей глубины, применяются скважинные насосы "Водомет" или колодезные насосы "Водомет А" (глубина погружения под водяное зеркало 30 м).

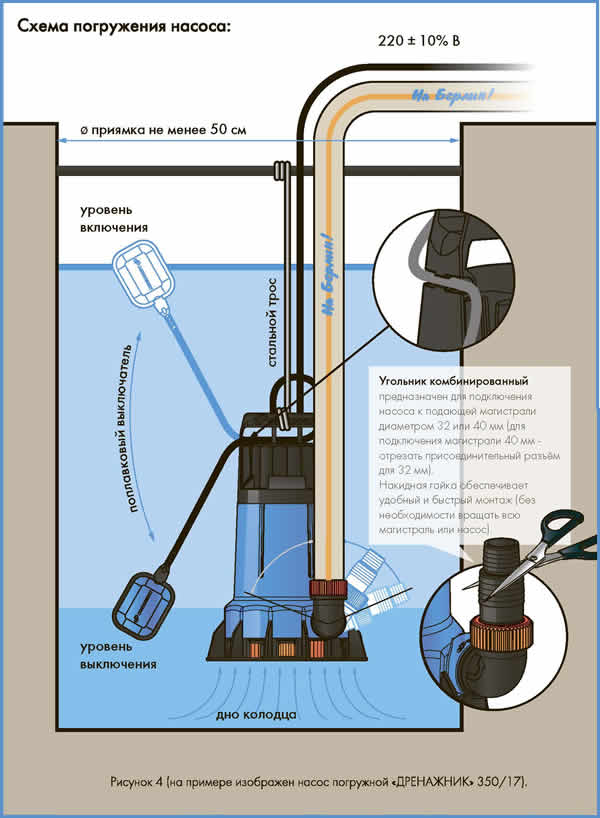

Схема установки дренажного насоса
Надеемся, что наши рекомендации помогли Вам.
